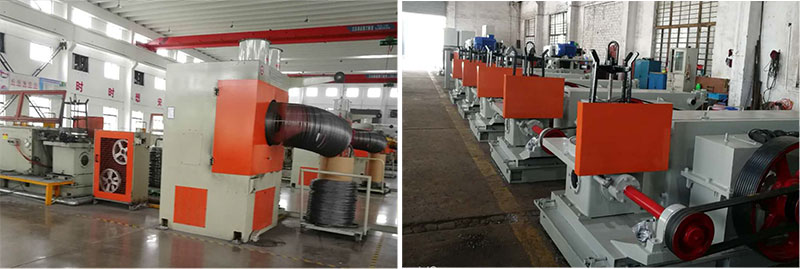

重型水箱式拉丝机

我公司改进生产的LT系列水箱式拉丝机是自主开发、生产的重型水箱、中小型水箱拉丝机。适宜拉 拔Ф8.0mm以下的中、高碳素金属线材,适用拉拔范围有制绳钢丝、弹簧钢丝、针布钢丝、胎圈钢丝、电 力用丝、辐条钢丝等等。 该机整机吊装；传动采用两级强力窄V带组合专用齿轮箱传动和全齿轮传动箱两种传动方式?？刂品? 式为变频控制、软起控制。 其节能明显，投入成本低、占地面积小,工人劳动强度低等优点 。为用户大大节约了生产成本,提高了 产品市场竞争力，很受用户青睐。 机台主要技术参数

典型型号 Model	LT9- 700-900	LT11- 700-900	LT7- 560-650	LT9- 560-650	LT11- 560-650	LT13- 560-650	LT15- 450-650	LT17- 450-650
卷筒直径（mm) Capstan diameter	700/900	700/900	560/650	560/650	560/650	560/650	450/650	450/560
拉拔道次（draft) Drawing passes	9	11	7	9	11	13	15	17
进线强度（Mpa) Inlet line intensity	≤1150	≤1150	≤1150	≤1150	≤1150	≤1150	≤1150	≤1150
******进线直径(mm) Max.Inlet size diameter	8.0	8.0	6.5	6.5	6.5-8.0	6.5-8.0	6.5	6.5
最小出线直径(mm) Min.Outlet size diameter	3.5	3.0	3.2	2.6	2.2-3.0	2.0-2.5	1.6	1.4
总压缩率 （％) Gross compression rate	80.86	85.94	70.93	84	85.94- 88.54	90.23- 90.53	93.94	95.36
平均压缩率 （％) Average compression rate	16.78	16.33	18.33	18.42	16.33- 17.88	16.38- 16.58	17.05	16.52
拉拔速度(m/min) Drawing speed	180	180	200	200	250	250	280	280
电机功率（Kw) Motor power	155	155	132	132	132	132	110-132	90-132
外形尺寸（mm) External dimensions	6200x3800x2200			5800x3500x1840
重量 ⑴ Weight	13	13	11	11	11	11	11	11
拖动方式 Drag way	变频
备注 Note	拉拔道次、卷筒直径、有关参数可根据用户要求定制

典型型号 Model	Lt11- 450	LTA13- 450	LTA15- 450	LTA17- 450	LTB15- 450	LTB17- 450	LTB15- 350	LTA17- 350
卷筒M径(mm) Capstan diameter	450	450	450	450	450	450	350/450	350/450
拉拔道次 Drawing passes	11	13	15	17	15	17	15	17
进线强度(Mpa) Inlet line intensity	≤1150	≤1150	≤1150	≤1150	≤1150	≤1150	≤1250	≤1250
******进线直径(mm) Max. Inlet size diameter	4.8	4.8	5.5	5.5	4.0	4.0	3.5	3.5
最小出线直径(mm) Min.Outlet size diameter	1.8	1.4	1.4	1.2	1.2	1.0	1.1	1.0
总压缩率 （％) Gross compression rate	84	90.32	93.24	95.24	91	93.75	90.1	91.57
平均压缩率 （％) Average compression rate	15.35	16.44	16.44	16.40	14.8	15.05	14.3	13.54
拉拔速度(m/min) Drawing speed	300	300	300	300	320	320	320	320
电机功率（KwJ Motor power	90-75	90-75	110-90	110-90	75	75	45-75	45-75
外形尺寸（mm) External dimensions	5780x3300x1640				4500x3200x1500		3300x1640x1500
重量 (t) Weight	9.5	9.5	9.5	9.5	7.5	7.5	4.5	4.5
拖动方式 Drag way	变频

备注 拉拔道次、卷筒直径、有关参数可根据用户要求定制
